Shelly 3EM-63T Gen3

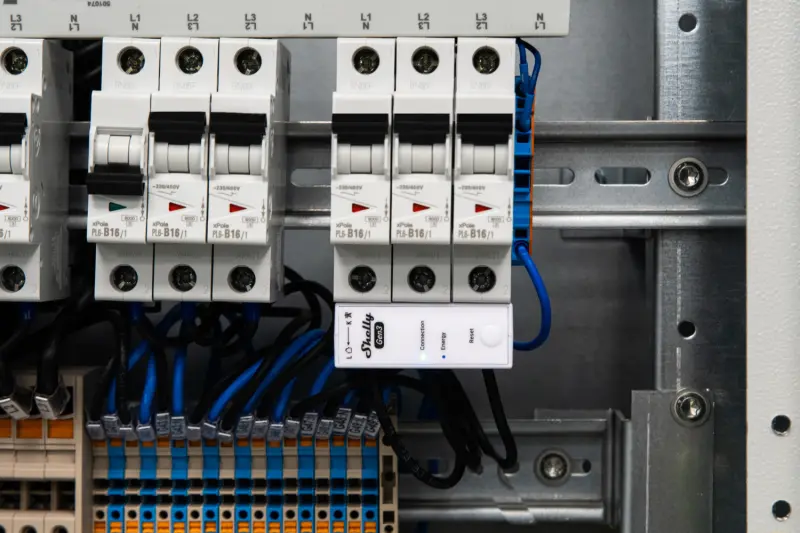

Der Shelly 3EM-63 Gen3 ist ein kompakter Energiemesser zur Überwachung von dreiphasigen Stromnetzen oder drei unabhängigen einphasigen Stromkreisen. Er misst Spannung, Strom, Wirkleistung, Scheinleistung und Energieverbrauch pro Phase in Echtzeit und speichert die Daten bis zu 7 Tage im Gerät. Die Installation erfolgt platzsparend ober- oder unterhalb eines DIN-Sicherungsschalters, wahlweise in der Ausführung mit Flachanschluss (3EM-63T) oder mit Anschlussleitungen (3EM-63W).
- Dreiphasen-Messung oder drei unabhängige einphasige Stromkreise
- Messung per integrierten Stromwandlern bis 63 A pro Phase (130 A Sättigung)
- Echtzeitmessung von Spannung, Strom, Wirkleistung, Scheinleistung, Leistungsfaktor und Energie
- Integrierter Speicher: Aufzeichnung für 7 Tage mit 1-Minuten-Auflösung
- Eingebaute Echtzeituhr für korrekte Zeitstempel bei Internetausfall
- Fehlererkennung der Phasenfolge (optional)
- WLAN- und Bluetooth-Konnektivität
- Unterstützung von MQTT, HTTP, WebSocket, RPC und TLS-Verschlüsselung
- Eingebautes Webinterface zur Konfiguration, Auswertung und Automatisierung
- Optische LED-Impulse zur Energieanzeige
- Genauigkeitsklasse B (IEC 62053-21), PV-ready
- Energieverbrauchsanalyse von Gebäuden, Anlagen und Geräten
- Optimierung von Energieeffizienz und Lastmanagement
- Erkennen von Anomalien zur Geräte- oder Anlagenüberwachung
- Kostenkontrolle und Energiekostenmanagement
- Monitoring von Photovoltaikanlagen
- Einsatz in Wohngebäuden, Mehrfamilienhäusern, Gewerbe, Landwirtschaft und öffentlichen Einrichtungen
Physisch
- Abmessungen: 21 × 54 × 42 mm (3EM-63W) / 31 × 54 × 42 mm (3EM-63T)
- Gewicht: 58 g (3EM-63W, inkl. Kabel) / 52 g (3EM-63T, inkl. Flachanschluss)
- Kabel: 260 mm (3EM-63W, inkl. Aderendhülsen)
- Anschlussöffnung: Ø 8 mm
- Montage: ober- oder unterhalb eines DIN-Leitungsschutzschalters
- Gehäusematerial: Kunststoff, weiß
Umgebung
- Betriebstemperatur: -20 °C bis +40 °C
- Luftfeuchtigkeit: 30 % bis 70 % RH
- Max. Höhe: 2000 m
Elektrisch
- Versorgung: 220–240 V AC, 50/60 Hz (zwischen L und N)
- Eigenverbrauch: < 2 W
- Externe Absicherung: 63 A, B- oder C-Charakteristik, 6 kA Abschaltvermögen
Messung
- Spannungsmessung: 220–240 V AC, Genauigkeit ±1 %
- Strommessung: 0–63 A RMS, Genauigkeit ±1 % (2–63 A), ±5 % (0–1 A)
- Messgrößen: Wirkleistung, Scheinleistung, Leistungsfaktor, Energie (aktiv, scheinbar, fundamental aktiv/reaktiv)
- No-load-Schwelle: 30 VA
- Datenlogger: mind. 7 Tage, 1-Minuten-Auflösung
- Datenexport: CSV oder JSON über RPC
Funk
- WLAN: 802.11 b/g/n, Reichweite bis 30 m innen / 50 m außen
- Bluetooth: Version 4.2, Reichweite bis 10 m innen / 30 m außen
- Maximale Sendeleistung: < 20 dBm (WLAN), < 4 dBm (Bluetooth)
Schnittstellen
- Eingänge: 3 Phasen (LA, LB, LC) + Neutralleiter (N)
- Multifunktionstaste für AP und Reset
- LED-Statusanzeige für Betriebszustände
Firmware-Funktionen
- Unterstützung von MQTT, HTTP, WebSocket, RPC
- 20 Webhooks mit je bis zu 5 URLs
- 20 Zeitpläne, Scripting und lokale Automatisierungen
- TLS-Verschlüsselung und Authentifizierung
- Integration in Shelly Smart Control sowie gängige Automationsplattformen
