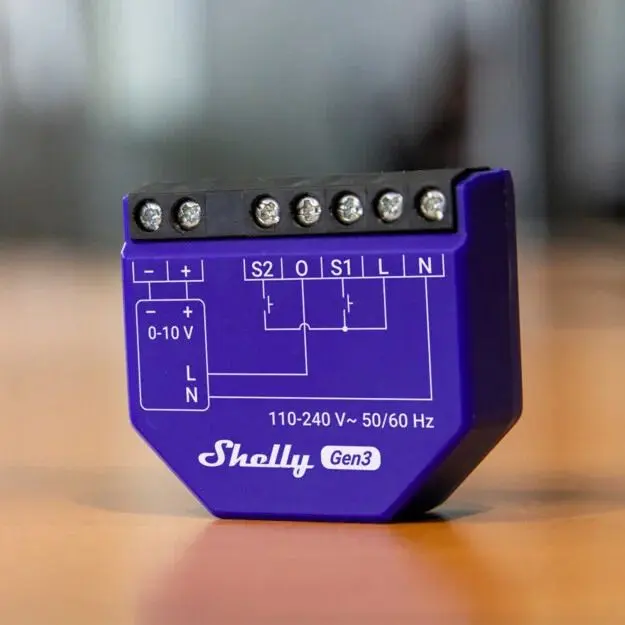

Shelly Dimmer 0/1-10V PM Gen3
Der Shelly Dimmer 0/1-10V PM Gen3 ist ein smarter Dimm-Controller, der 0-10V- und 1-10V-Treiber steuern kann. Er eignet sich für Leuchten, Motoren, Ventile und andere kompatible Geräte und ermöglicht die Fernsteuerung über Smartphone, PC oder Smart-Home-Systeme. Das Gerät arbeitet lokal im WLAN oder über Cloud-Dienste und bietet präzise Leistungs- und Verbrauchsmessung. Dank kompakter Bauform kann der Dimmer problemlos in bestehende Installationen integriert werden.
- Unterstützung von 0-10V und 1-10V Treibern (Licht, Motoren, Ventile)
- Präzise Leistungs- und Verbrauchsmessung (Spannung, Strom, Leistung)
- WLAN- und Bluetooth-Konnektivität, BLE-Gateway und WLAN-Range-Extender-Funktion
- Unterstützung von MQTT, HTTP, Webhooks, Scripting und KNXnet/IP
- Automatisierungen: Zeitpläne, Timer, Nachtmodus, Übergangszeiten und Fade-Rate
- Kompatibel mit Alexa, Google Home, SmartThings und weiteren Plattformen
- Flexible Steuerung über Schalter/Taster (Ein- oder Zweitasterbetrieb)
- Virtuelle Komponenten und erweiterte Zeitpläne
- Integrierte Sicherheitsfunktionen: Überstrom-, Überspannungs-, Überlast- und Überhitzungsschutz
- Kompatibel mit Shelly Plus Add-on für zusätzliche Sensoren
- Nachrüstung und Modernisierung von Lichtsystemen mit 0-10V/1-10V-Dimmern
- Intelligente Lichtsteuerung in Wohngebäuden, Büros, Hotels und Geschäften
- Energieeffiziente Steuerung von Leuchten, Ventilen und Motoren mit präziser Verbrauchsmessung
- Automatisierte Beleuchtungsszenen nach Zeitplan oder Sonnenstand
- Nachtmodus für reduzierte Helligkeit in den Abendstunden
- Integration in bestehende Smart-Home-Umgebungen
Physisch
- Abmessungen: 38,5 × 43,5 × 17 mm
- Gewicht: 28,5 g
- Gehäusematerial: Kunststoff, blau (Pantone 2736C)
- Montage: Unterputz, Wandkonsole oder Decke
- Leiterquerschnitt: 0,2 bis 2,5 mm², max. 0,4 Nm
Umgebung
- Betriebstemperatur: -20 °C bis +40 °C
- Luftfeuchtigkeit: 30 % bis 70 % RH
- Max. Höhe: 2000 m
Elektrisch
- Versorgung: 110–240 V AC, 50/60 Hz
- Eigenverbrauch: < 1,5 W
- Neutralleiter erforderlich
- Max. Schaltspannung: 240 V AC
- Max. Schaltstrom: 13 A
- Max. Steuerstrom (0-10V/1-10V): 35 mA
- Stromquelle für Treiber (current sourcing)
- Schutz: Leitungsschutzschalter 16 A, Energiebegrenzung Klasse 3
Sensorik und Messung
- Spannungsmessung (110–240 V AC, ±10 %)
- Strommessung (50 mA – 16 A, ±10 %)
- Messung aktiver/apparenter Leistung, Energie, Leistungsfaktor
- Interner Temperatursensor
Funk
- WLAN: 802.11 b/g/n, Reichweite bis 30 m innen / 50 m außen
- Bluetooth: Version 4.2, Reichweite bis 10 m innen / 30 m außen
- Maximale Sendeleistung: < 20 dBm (WLAN), < 4 dBm (Bluetooth)
Bedienung und Schnittstellen
- Multifunktionstaste für Reset, AP-Modus, Bluetooth und Werksreset
- LED-Statusanzeige für Betriebszustände
- Eingänge: 2 Schalter-/Tastereingänge (S1, S2)
- Ausgänge: 2 Signal-Ausgänge (0-10V), 1 Relaisausgang mit Leistungsmessung
- Add-on-Schnittstelle (Shelly-proprietär)
- Unterstützte Protokolle: MQTT, HTTP, Webhooks, UDP, Scripting
