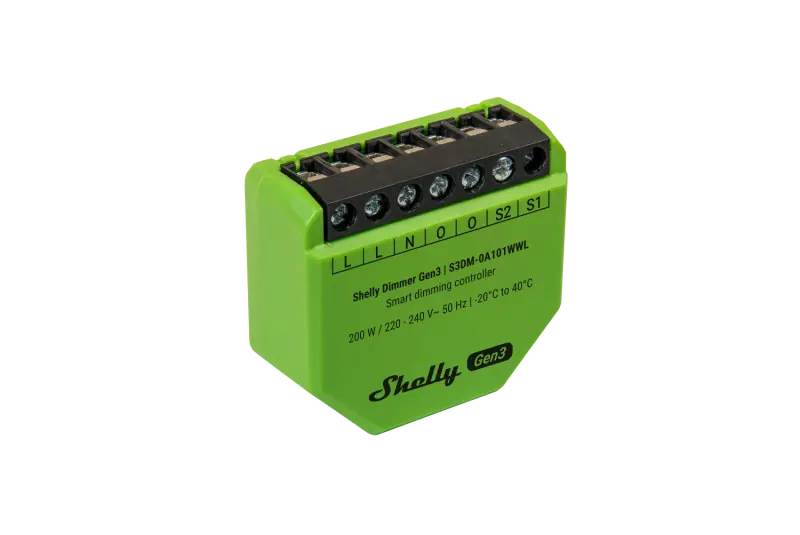

Shelly Dimmer Gen3
Der Shelly Dimmer Gen3 ist ein einkanaliger Smart-Dimmer für dimmbare Leuchten und Treiber, der per Smartphone, PC oder Smart-Home-System gesteuert werden kann. Er arbeitet sowohl lokal im WLAN als auch über Cloud-Dienste und bietet volle Fernsteuerung und Überwachung von überall mit Internetzugang. Dank Unterstützung für Betrieb mit oder ohne Neutralleiter eignet er sich besonders für die Nachrüstung in bestehenden Installationen. Über das integrierte Webinterface lassen sich Steuerung, Monitoring und Einstellungen bequem vornehmen.
- Betrieb mit oder ohne Neutralleiter möglich
- Trailing-Edge-Dimmer mit automatischer Dimm-Kalibrierung
- Kompakte Bauform für die Nachrüstung hinter Schaltern oder in Unterputzdosen
- Echtzeitsteuerung dimmbarer LEDs, Halogen- und Glühlampen bis 200 W
- Unterstützung für Zeitpläne, Routinen, Nachtmodus und Automatisierungen
- WLAN- und Bluetooth-Konnektivität, inklusive BLE-Gateway und WLAN-Range-Extender-Funktion
- Unterstützung von MQTT, HTTP-API, Webhooks, KNXnet/IP und Scripting
- Eingebautes Webinterface sowie Kompatibilität mit Alexa, Google Home und SmartThings
- Integrierte Sicherheitsfunktionen: Überhitzungs-, Überlast-, Überspannungs- und Unterspannungsschutz (nur mit Neutral aktiv)
- Virtuelle Komponenten und lokale Automatisierungen möglich
- Nachrüstung bestehender Lichtinstallationen auch ohne Neutralleiter
- Flexible Lichtsteuerung mit Dimmfunktionen über App, Schalter oder Sprache
- Automatisierungen nach Uhrzeit, Sonnenauf- und -untergang oder Bewegungssensoren
- Komfortsteigerung durch Nachtmodus mit reduzierter Helligkeit
- Integration in Smart-Home-Plattformen für Szenen und energieeffiziente Beleuchtungssteuerung
Physisch
- Abmessungen: 38 x 42,5 x 16,5 mm
- Gewicht: 24,3 g
- Gehäusematerial: Kunststoff, limegrün
- Montage: Unterputzmontage
- Leiterquerschnitt: 0,2 bis 2,5 mm², max. 0,4 Nm
Umgebung
- Betriebstemperatur: -20 °C bis +40 °C
- Luftfeuchtigkeit: 30 % bis 70 % RH
- Max. Höhe: 2000 m
Elektrisch
- Versorgung: 220–240 V AC, 50 Hz
- Eigenverbrauch: < 1,5 W
- Neutralleiter nicht erforderlich
- Mindestlast ohne Neutral und ohne Bypass: 20 W
- Max. Ausgangsleistung: 200 W
- Dimmverfahren: Trailing Edge
- Schutz: Leitungsschutzschalter 16 A, Kurzschlussschutz integriert
Sensorik und Messung
- Spannungs-, Strom- und Verbrauchsmessung (nur mit Neutralleiter)
- Interner Temperatursensor
Funk
- WLAN: 802.11 b/g/n, Reichweite bis 30 m innen / 50 m außen
- Bluetooth: Version 4.2, Reichweite bis 10 m innen / 30 m außen
- Maximale Sendeleistung: < 20 dBm (WLAN), < 4 dBm (Bluetooth)
Bedienung und Schnittstellen
- Multifunktionstaste für Reset, AP-Modus, Bluetooth und Werksreset
- LED-Statusanzeige für Betriebszustände
- Zwei Schalter-/Tastereingänge (S1, S2)
- Unterstützte Protokolle: MQTT, HTTP, Webhooks, UDP, KNX, Scripting
- Automatische Kalibrierung und erweiterte Zeitpläne
