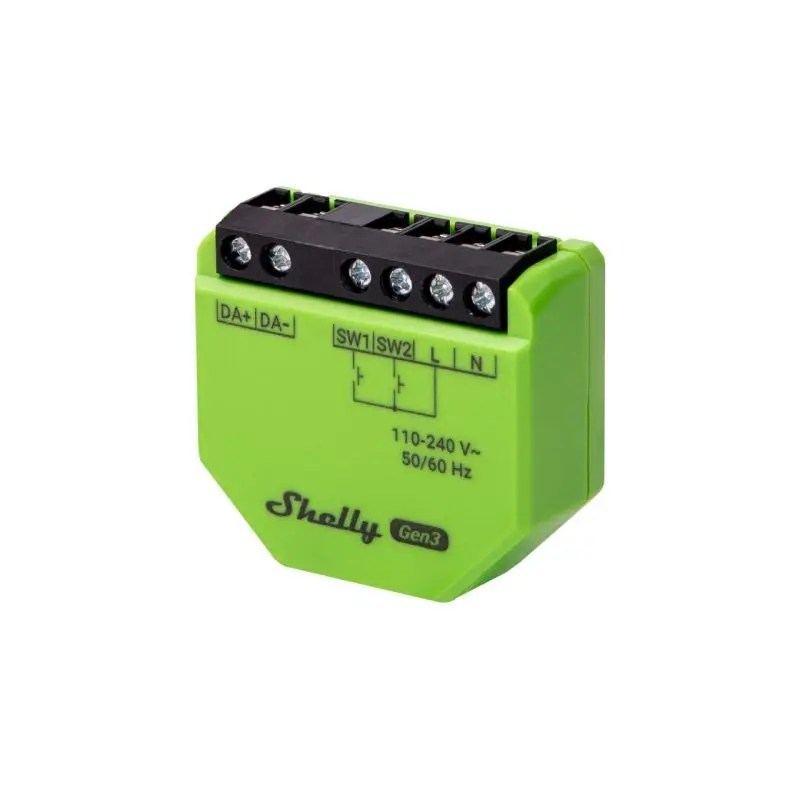

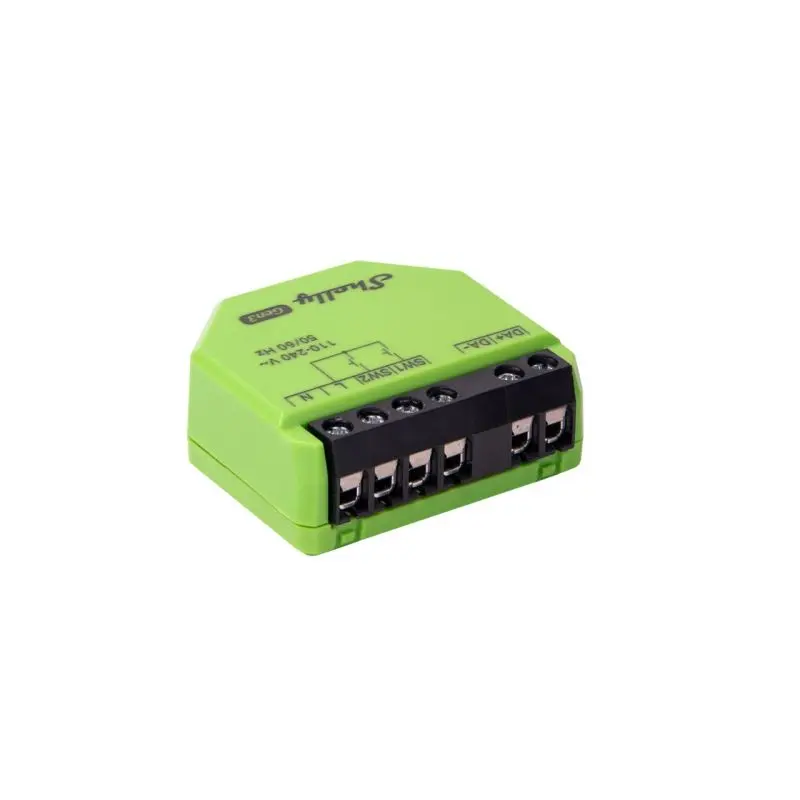

Shelly DALI Dimmer Gen 3
Der Shelly DALI Dimmer ist ein Gateway-Gerät, das Shelly-Produkte und APIs mit einem DALI-Netzwerk verbindet. Er steuert DALI-fähige Leuchten mit integriertem DALI-Ballast und fungiert als Single-Master-Controller, der alle angeschlossenen Geräte über Broadcast-Nachrichten steuert. Mit integrierter Busstromversorgung können bis zu fünf nicht eigenversorgte DALI-Bus-Einheiten betrieben werden. Dank WLAN und Bluetooth lässt sich der Dimmer flexibel integrieren, lokal oder über die Cloud steuern und über das Webinterface konfigurieren.
- Single-Master DALI-Anwendungscontroller für LED-Steuergeräte (DT6)
- Steuerung der Lichtintensität über DALI-Broadcast (keine Farbtemperatursteuerung)
- Integrierte DALI-Busversorgung bis 35 mA (bis zu 5 Einheiten, 10 mA garantiert)
- DALI-Standardfunktionen wie Power-on-Default (Aus) und Einschalten bei Busfehler (100 %)
- Kompatibel mit Shelly Plus Add-on für Sensorintegration
- Flexible Eingangssteuerung über Schalter oder Taster, inkl. Ein-/Zweikanal-Dimmsteuerung
- Funktionen wie Nachtmodus, Min/Max-Helligkeit, Übergangszeiten und Fade-Rate
- Zeitpläne, Auto-Timer, lokale Aktionen, Webhooks und Scripting
- BLE-Gateway und WLAN-Range-Extender-Funktion
- Integration in Alexa, Google Home und SmartThings möglich
- Schutz vor Überhitzung
- Integration von DALI-Leuchten in das Shelly-Ökosystem
- Retrofit von DALI-gesteuerten Lichtsystemen in Büros, Hotels oder Wohnanlagen
- Steuerung und Automatisierung von DALI-Beleuchtung über App, Cloud oder API
- Einsatz in kommunalen Einrichtungen, Universitäten, Hotels und Gewerbeobjekten
Physisch
- Abmessungen: 42 × 37 × 17 mm
- Gewicht: 18 g
- Gehäusematerial: Kunststoff, grün
- Montage: Unterputz oder Zwischendecke
- Leiterquerschnitt: 0,5–1,5 mm², max. 0,4 Nm
Umgebung
- Betriebstemperatur: -20 °C bis +40 °C
- Luftfeuchtigkeit: 30 % bis 70 % RH
- Max. Höhe: 2000 m
Elektrisch
- Versorgung: 110–240 V AC ±10 %, 50/60 Hz
- Eigenverbrauch: < 2 W
- DALI-Busversorgung: 16 V nominal, garantierte 10 mA, max. 35 mA Kurzschlussstrom
- Neutralleiter erforderlich
Sensorik und Messung
- Interner Temperatursensor
Funk
- WLAN: 802.11 b/g/n, Reichweite bis 30 m innen / 50 m außen
- Bluetooth: Version 4.2, Reichweite bis 10 m innen / 30 m außen
- Maximale Sendeleistung: < 20 dBm (WLAN), < 4 dBm (Bluetooth)
Bedienung und Schnittstellen
- Multifunktionstaste für Reset, AP-Modus, Bluetooth und Werksreset
- LED-Statusanzeige für Betriebszustände
- Eingänge: 2 Taster-/Schalteranschlüsse (S1, S2)
- Ausgänge: 2 DALI-Busleitungen (D+ und D–)
- Add-on-Schnittstelle (Shelly-proprietär)
- Unterstützte Protokolle: MQTT, HTTP, Webhooks, UDP, KNX, Scripting
